Como projetar multiplexadores em Verilog

Atualizado: 8 de nov. de 2022

Você e seu amigo estão almoçando em um restaurante e decidem marcar todos os gastos em apenas uma comanda. Na hora de pagar a conta no caixa, o atendente multiplica o número de refeições por dois, soma o valor de todas as bebidas e apresenta o valor final a vocês. Você percebe que o atendente somou uma bebida a mais, e pede para subtraí-la da conta. Ao final, com o valor corrigido, você e seu amigo pedem para dividir o valor total por dois, pois vocês vão rachar a conta.


Essa cena, comum em nossas vidas, teve como coadjuvante uma calculadora de 4 operações básicas. Nesta calculadora, há um circuito elementar chamado de multiplexador. É através dele que as operações básicas da calculadora são selecionadas.


Neste tutorial, você vai aprender a:

  • projetar um circuito multiplexador de 2 entradas (MUX2) usando portas lógicas

  • implementar o projeto do MUX2 em Verilog

  • mapear, compilar e prototipar um MUX2 na placa Community

  • criar um multiplexador de 4 entradas (MUX4) a partir de três MUX2

  • ler e compreender o relatório resumido do projeto

  • interagir com um projeto na placa Community


Antes de prosseguir, recomendamos os seguintes tutoriais:


O que é um multiplexador?

Um multiplexador é um circuito digital combinacional que transmite o bit de uma de suas entradas para a sua única saída. A seleção de uma entrada particular é realizada por um sinal de controle.

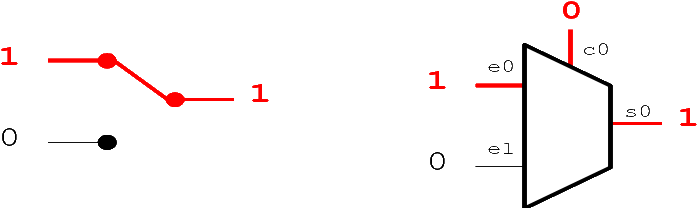

No lado esquerdo da animação acima, temos a representação de um multiplexador de 2 entradas de 1 bit em forma de chaves. Este multiplexador (ou MUX2) propaga os valores de entrada para a saída, intercalando (ou multiplexando) as entradas de acordo com o posicionamento da chave. Ao lado direito da figura, temos a representação simbólica do mesmo MUX2. Na representação simbólica, o posicionamento da chave é controlado pelo sinal c0.


A partir da animação, é possível identificar que o MUX2 possui 3 entradas e 1 saída, sendo elas: e0, e1, c0 e s0, respectivamente. O MUX2 pode também ser descrito pela seguinte tabela-verdade, onde 'X' pode ser '0' ou '1':


e0

e1

c0

s0

1

0

X

0

0

2

1

X

0

1

3

X

0

1

0

4

X

1

1

1

Note que, dependendo da variável c0, a saída s0 não é afetada pelo valor de 'X'. Em outras palavras, o valor de 'X' não importa para a saída s0 (don't care).


Descrevendo um MUX2 em Verilog

A tabela-verdade da seção anterior nos permite gerar a seguinte equação lógica através dos mintermos indicados nas linhas 2 e 4:

s0 =  (e0 AND (NOT c0)) OR (e1 AND c0)

A partir dessa equação em forma de soma-de-produto, temos o esquemático do MUX2 na tabela abaixo. O esquemático possui rótulos para os fios internos (w_0, w_1 e w_3). Estes rótulos são necessários para descrever o circuito em Verilog ao lado direito da tabela abaixo.

Esquemático (MUX2)

Código Verilog (MUX2)









    wire w_0, w_1, w_2;

    not(w_2, c0);
    and(w_0, e0, w_2);
    and(w_1, e1, c0);
    or(s0, w_0, w_1);

Veja que a codificação do esquemático para portas lógicas em Verilog é bem direta. O único cuidado a se tomar é colocar a saída da porta lógica sempre na primeira posição à esquerda, deixando as posições seguintes para as entradas da porta lógica.

porta_lógica (saída, entrada1, entrada2, ...)
Nota: a plataforma Pitanga aceita portas lógicas and, or, xor, nand, nor e xnor de até 4 entradas

Para encerrar a codificação do MUX2 em Verilog, falta-nos definir quais são as portas de entrada e saída. Iremos fazer isso utilizando a construção module/endmodule.



module mux2(
    input   e0,
    input   e1,
    input   c0,
    output  s0);

    wire w_0, w_1, w_2;

    not(w_2, c0);
    and(w_0, e0, w_2);
    and(w_1, e1, c0);
    or(s0, w_0, w_1);
endmodule

Pronto! Você acaba de projetar e descrever um multiplexador de 2 entradas em Verilog. Salve o código acima em um arquivo chamado mux2.v e vá para a seção a seguir.


Mapeando, compilando e prototipando

Prototipar o MUX2 na placa Community é bem simples e vamos fazer isso seguindo os passos abaixo:


1) Crie o arquivo de mapeamento das portas descritas em Verilog para os componentes da placa Community. Faça isso usando o exemplo a seguir:

mux2.pinout

2) Abra a placa Community

. pitanga.sh
python pitanga.py
Usuários Windows podem abrir a placa Community com um duplo clique no link Pitanga

3) Clique no botão "Upload Files" e selecione os arquivos mux2.v e mux2.pinout. Em seguida, clique em "Run".


Caso você não tenha cometido erros de codificação no Verilog, será impresso no terminal de texto o relatório com o resumo do projeto. Note que o relatório possui a mesma quantidade de fios e portas lógicas utlizados no esquemático. para este projeto, apenas 0.8% da capacidade lógica do chip virtual programável Pitanga foi utilizado.

                             DESIGN SUMMARY REPORT
  module     : mux2
  design file: mux2.v
  pinout file: mux2.pinout

Total number of wires: 3
Total number of cells: 4

  Cell          Instances   Cell          Instances   Cell          Instances
 -----------------------------------------------------------------------------
  AND2                  2 | NAND2                 0 | XOR2                  0
  AND3                  0 | NAND3                 0 | XOR3                  0
  AND4                  0 | NAND4                 0 | XOR4                  0
  OR2                   1 | NOR2                  0 | XNOR2                 0
  OR3                   0 | NOR3                  0 | XNOR3                 0
  OR4                   0 | NOR4                  0 | XNOR4                 0
 -----------------------------------------------------------------------------
  BUF                   0 | INV                   1 | DFFRSE                0

Cells utilization: 4/500 cells (0.8 %).

4) Por fim, verifique se o circuito MUX2 está de acordo com o projeto clicando nas chaves sw9, sw1 e sw0. Na animação abaixo, você pode conferir o projeto na placa Community em operação ao lado de um MUX2.



Prototipando um MUX4 com reuso de código

Reuso de código é uma técnica muito comum. Grandes projetos se utilizam dessa técnica para poder entregar circuitos confiáveis e de forma mais rápida. Nesta seção, faremos o mesmo: iremos reusar o código do MUX2 para projetar um MUX4.


Abaixo, segue esquemático de um MUX4 composto por três multiplexadores de duas entradas. Os sinais internos foram nomeados e serão necessários para a codificação do circuito em Verilog.


Lembrando que a sintaxe para instanciar módulos é

nome_do_modulo nome_da_instancia(
    .porta_do_modulo(sinal_mapeado),
    .porta_do_modulo(sinal_mapeado),
    ...
    .porta_do_modulo(sinal_mapeado)
    );

segue descrição de um multiplexador de 4 entradas em Verilog. Note que o código do MUX4 apenas instancia módulos de MUX2, reusando o código da seção anterior.


module mux4(
    input       e0,
    input       e1,
    input       e2,
    input       e3,
    input       A,
    input       B,
    output      Y);

    wire    w_0, w_1;

    mux2 MUX2A (.e0(e0) , .e1(e1) , .c0(A), .s0(w_0));
    mux2 MUX2B (.e0(e2) , .e1(e3) , .c0(A), .s0(w_1));
    mux2 MUX2C (.e0(w_0), .e1(w_1), .c0(B), .s0(Y));
endmodule

Salve o código acima em um arquivo chamado mux4.v. Em seguida, escreva o arquivo de pinagem do projeto e salve-o com o nome de mux4.pinout. Reserve um tempo para fazer isso. Caso contrário, utilize o mapeamento a seguir.

mux4.pinout


Por fim, compile e prototipe o projeto do MUX4. O relatório resumido deve indircar o triplo de células lógicas utilizadas em comparação ao MUX2, como é de se esperar.


                             DESIGN SUMMARY REPORT
  module     : mux4
  design file: mux4.v
  pinout file: mux4.pinout

Total number of wires: 11
Total number of cells: 12

  Cell          Instances   Cell          Instances   Cell          Instances
 -----------------------------------------------------------------------------
  AND2                  6 | NAND2                 0 | XOR2                  0
  AND3                  0 | NAND3                 0 | XOR3                  0
  AND4                  0 | NAND4                 0 | XOR4                  0
  OR2                   3 | NOR2                  0 | XNOR2                 0
  OR3                   0 | NOR3                  0 | XNOR3                 0
  OR4                   0 | NOR4                  0 | XNOR4                 0
 -----------------------------------------------------------------------------
  BUF                   0 | INV                   3 | DFFRSE                0

Cells utilization: 12/500 cells (2.4 %).

Interagindo com o MUX4 na placa Community

Com o projeto do MUX4 configurado na placa Community, vamos demonstrar que esse circuito pode ser utilizado como uma porta lógica universal de duas entradas.


Na primeira linha da tabela abaixo, temos três MUX4 com diferentes configurações de entrada. Observe que, mantendo as entradas e0, e1, e2 e e3 estáticas, o circuito MUX4 se comporta como uma tabela-verdade, sendo as entradas A e B os índices dessa tabela. No exemplo abaixo, há três configurações de MUX4. Cada configuração funciona como uma porta lógica de duas entradas. São elas, AND, OR e XOR, respectivamente. Na última linha da tabela, temos o funcionamento das respectivas configurações de MUX4 na placa Community.

AND2

OR2

XOR2













Note que o circuito multiplexador pode ser utilizado para implementar qualquer tipo de porta lógica. É por este motivo que cicuitos lógico-programáveis, tais como os encontrados em FPGAs e CPLDs, o utilizam como a célula base.


Conclusão

Parabéns! Você acaba prototipar um circuito digital sem utilizar FPGAs. Com o auxílio da placa virtual Community e do chip programável Pitanga, você obteve a experiência de projetar multiplexadores em Verilog. Ao final, você conseguiu elaborar multiplexadores mais complexos e compreender a importância de multiplexadores no design de circuitos lógico-programáveis, tais como CPLDs, e FPGAs.



Você sabia que a placa Student possui um chip Pitanga mais rápido e com mais células lógicas do que a placa Community? E que a placa Student não possui limitação de usuários? Então, considere assinar um de nossos planos. Entre em contato com a gente!
